風機電機線圈失效原因圖文分析

文章出處：x-teamrc.cn? ?人氣：? ?發表時間：2018-01-31 16:55

當電機在不正常的工作狀態下（包括電方面，機械方面和環境方面等）電機線圈的壽命會嚴重縮水。導致風機線圈失效的原因有：缺相、短路、線圈接地、過載、轉子鎖死、電壓不平衡、電涌。以下是各種線圈失效的圖片，能幫助您正確辨別失效的原因（以4極電機為例）。

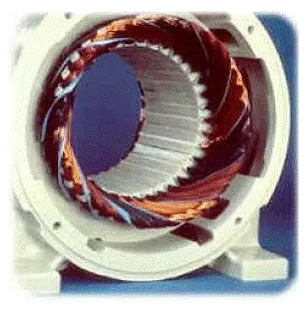

1、新線圈圖片

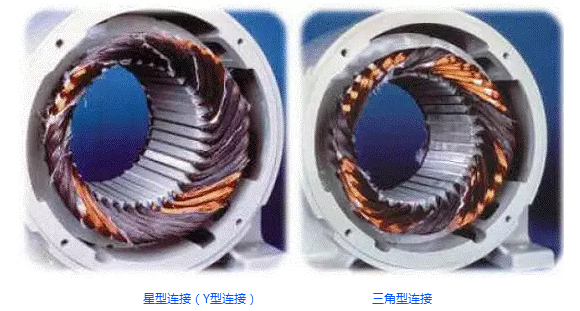

2、缺相

缺相就是電源的一相開路，主要原因為一相的保險絲熔斷，接觸器打開，或者一相電源線壞了。

上圖為4極電機缺相燒壞圖片，電機線圈對稱燒壞就是缺相燒壞，星形接法缺相燒的話，2極電機只有2組線圈是好的，4極電機對稱燒只有4組線圈是好；三角形連接缺相燒的話，2極電機對稱燒2組線圈，4極電機對稱燒4組線圈。

3、短路

以下圖片說明電機失效是由污染物，磨損，振動等引起的。

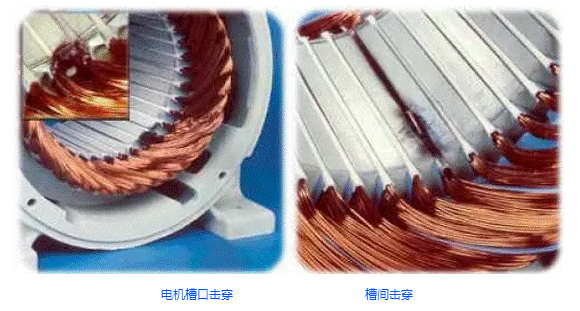

4、線圈接地

以下圖片說明電機失效是由污染物，磨損，振動等引起的。

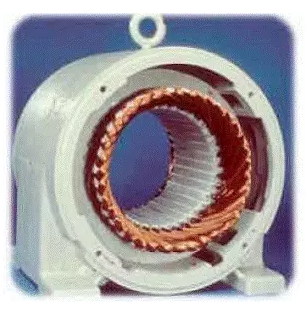

5、過載

電機超負荷使用會引起電機過載。

注意：欠電壓和過電壓都會造成絕緣破壞，引起過載。

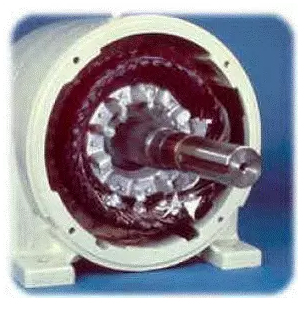

6、轉子鎖死

這種情況會使電機大量發熱，很可能是由于電機頻繁啟動或者經常反轉造成。

7、三相電壓不平均

電壓不平均會導致絕緣損壞，原因可能是電源不穩定，接線沒接好。

注意：百分之一的電壓不平均會導致電流百分之六到十的不平衡。

8、電涌

下圖所示情況一般是由于電涌引起的。電涌可能由電網，雷電，電容等電設備引起。
