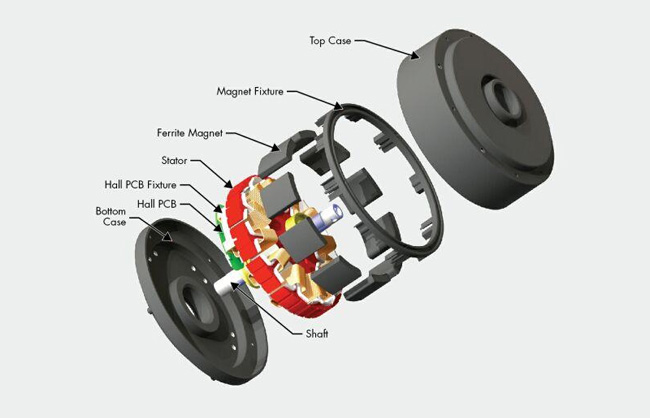

無刷電機主要由前蓋、后蓋、外殼、磁鐵、硅鋼片、轉軸、軸承這些主要部件構成的。



前蓋、中殼、后蓋主要是整體結構件，起到構建電機整體結構的作用。但是外轉子無刷電機的外殼同時也是磁鐵的磁路通路，所以外殼必須是導磁性的物質構成。內轉子的外殼只是結構件，所以不限定材質。但是內轉子電機比外轉子電機多一個轉子鐵芯，這個轉子鐵芯的作用同樣也是起到磁路通路的作用。



磁鐵是無刷電機的重要組成部分，無刷電機的絕大部分性能參數都與磁鐵相關，包括功率、轉速、扭矩等。



硅鋼片是有槽無刷電機的重要組成部分，當然，無槽無刷電機是沒有硅鋼片的，但是目前絕大多數的無刷電機都是有槽的。它在整個系統中的作用主要是降低磁阻、參與磁路運轉。



轉軸是電機轉子的直接受力部分，轉軸的硬度必須能滿足轉子高速旋轉的要求。



軸承是電機運轉順暢的保證，目前軸承分為滑動軸承和滾動軸承，X-TEAM的無刷電機全部采用滾動軸承。
